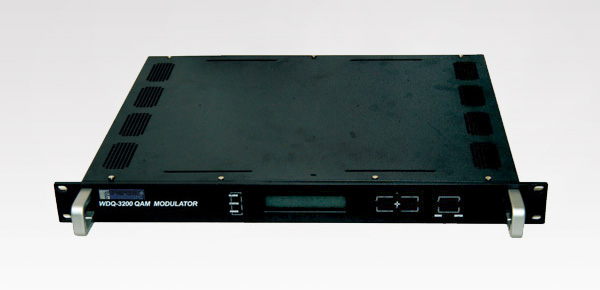

QAM数字调制器

产品简介

.... QAM数字调制器是款具有专业高品质与高稳定性的前端调制器，它处理的传输流经过 RS 编码、加扰、交织、 QAM 调制、滤波成形 D/A 等信道处理，输出中频信号，最终经过上变频将数据流信号转换为频谱信号。该产品采用最新的调制技术，最大可支持 1024QAM ，极大提升与优化了射频输出指标性能。

主要应用：

• 有线数字电视前端系统
• 微波MMDS无线传播
• 远程教育与会议电视
• 图像监控与视频点播

主要特征：

• 支持调制模式16QAM、32QAM、64QAM、128QAM、256QAM、512QAM、1024QAM
• 支持输入接口：ASI和DS3, 自动识别输入TS流的包格式188字节和204字节
• 输入数据的比特率范围:1.5～108Mbps
• 输出数据符号率范围：1～7Mbaud/s
• 射频频率范围：45～862MHz(分段提供)
• 输出电平范围：110dBuV～120dBuV(可步进)
• 具有高精度PCR校准功能与具有PID过滤功能
• 支持PSI/SI编辑
• 支持中英文LCD液晶显示器，可本地实时监控系统状态和设置系统参数
• 具有以太网接口，可通过远程控制QAM调制器的参数配置，实时监测运行状态

技 术 参 数

数据接口

• DS3接口 : 数据速率：E3/DS3无幀格式 电平34.368Mbps/44.736Mbps ;符合G.703标准， 阻抗 75 Ω,BNC,一路输入一路环出

• ASI 接口 ：输入有效码流： ≤ 108Mbps ;2路标准ASI接口，BNC，阻抗75 Ω ;输入模式：突发模式/字节模式 ;包格式：188、204字节

射频接口

• 射频主输出:

输出频率：45-862MHz ;阻抗 75 Ω,F型 ;反射损耗：≥15dB 输出电平:110dBuV～120dBuV,步进0.5dB 载波抑制: > 55dB 相位噪声：≤ -95dBc/Hz@10KHz

• 射频测试输出： 输出电平90dBuV～100dBuV(可调)

信道编码

• 调制方式： QPSK，16QAM，32QAM，64QAM，128QAM，256QAM，512QAM，1024QAM
• 调制差错率（MER）：≥36 dB
• SNR( 带外)：≥50dB
• 纠错编码 ; (204,188)RS 编码
• 信道带宽： 8M

信源处理

• PID 过滤与修改
• PSI/SI 生成与修改插入
• PCR 去抖动与校正
• 输入码率根据参数配置自适应调整

控制接口

• 以太网接口：IEEE802.3以太网，RJ45接口，采用SNMP协议或WEB网管
• 前面板按键操作，液晶中英文显示，指标灯显示

物理参数

• 额定电压：AC 200-250V 50/60Hz
• 额定功率： 20 W
• 操作温度： -10 ～ 50°C
• 存储条件： -10 ～ 75 °C
• 尺寸：长 ： 318mm 宽 : 483mm 高 : 44mm （标准 1U ）
• 重量： 4kg
