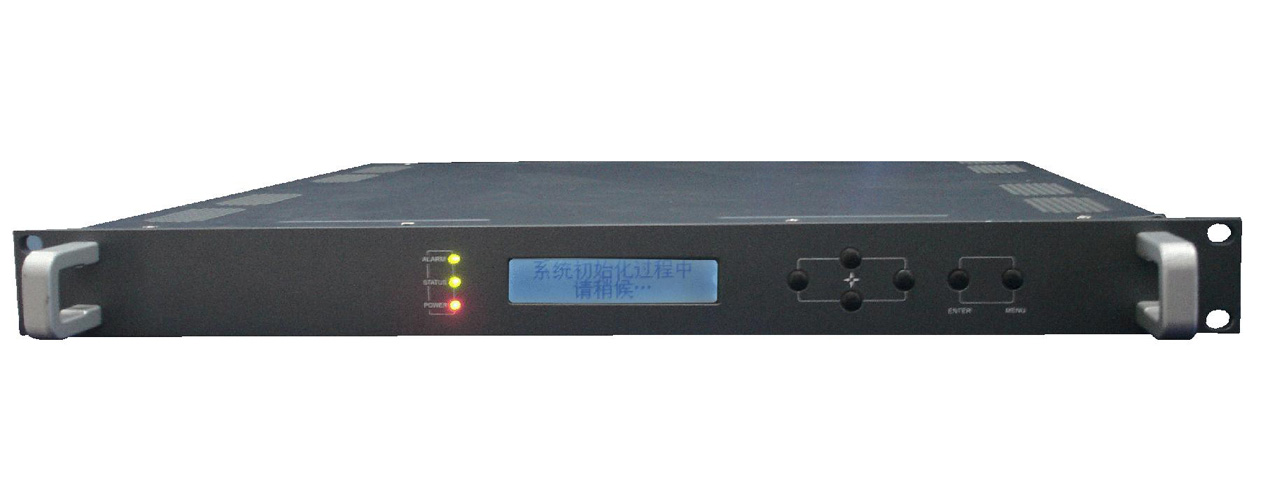

MPEG-2四合一编码器

产品简介

....MPEG-2四合一编码器是符合 MPEG-2/DVB 标准的广播级高品质数字压缩编码设备，可同时对模拟/数字视频和音频信号进行数字压缩处理，通过 DVB 标准的 ASI 接口与其它设备互联互通。编码器增加了前卫电路和内置时基校正电路，对信号源的要求大大降低，保证低质量的信号源也能获得优异的图像质量。支持各种标准的视频和音频信号接口，模拟复合视频以及单声道或模拟立体声等。压缩数据输出格式为 ASI 。压缩输入采用 MPEG-2 MP@ML 编码，编码器对音视频信号进行 MPEG-2 实时编码和复用并产生 DVB 传输流。

主要应用：

• 数字电视前端系统
• 地面数字电视传输分发网络
• 节目覆盖与传输系统
• 图像监控与视频点播

主要特征：

• 支持LCD中英文显示，灵活的面板操作
• 支持 4:2:0 MP@MLt 和 4:2:2MP@ML 编码
• 高保真音频处理技术 R/L 声道， 立体声输入
• 广播级产品，单路编码输出码率连续可调： 1.0M -15Mbps
• 支持本地和远程控制网管, 支持软件空中升级更新
• 支持各种音视频输入接口：YCbCr，模拟复合视频
• 精确的同步、定时控制， AV 延时≤ ±15ms ， PCR 抖动≤ ±37ns
• 输入视频制式（ PAL/NTSC ）自适应选择
• 内置时基校正功能及视频预处理功能
• 可设定节目名称、服务供应商、PSI/SI信息

技 术 参 数

输入接口

• 视频信号: 电平 1.0Vp-p ,阻抗 75 Ω
• S-Video(可选): 电平0.28Vp-p ,阻抗 75 Ω
• 音频信号: 电平 2Vp-p ,阻抗 600 Ω
• 接口方式： CVBS

码流输出

• 一路ASI: 符合 EN 50083-9 ASI 接口标准 ,BNC, 阻抗 75 Ω
• 单路码率输出 1.0-15Mbps 连续可调 ，输出最大设置200Mbps
• 包长188、204字节

视频编码

• 符合国际标准 ISO 11172(MPEG-1) 和 ISO 13818(MPEG-2)
• MPEG-2 编码采用 4:2:0MP@ML ，自适应场帧 (AFF)
• MPEG-2 基于场 (FB)
• 工作方式： VBR/CBR

音频编码

• 采样频率: 32KHz 、 44.1KHz 、 48KHz
• 码 率: 32 、 64 、 128 、 192 、 256 、 384kbps
• 特性： MPEG-1 第 1/11 层， CD 质量支持一路立体声或双声道
• 量化：8bit、16bit

分辨率

• 标准: 符合 CCIR601 标准，支持 1/2D1, 2/3D1,3/4D1,HD1,SIF
• PAL: 720*576 ，704*576 ，640*576 ，544*576 , 480*576 ，384 *576 ，352*576
• NTSC: 720*480 ，704*480 ，640*480 ，544*480 ，480*480 ，384*480 ，352*480

控制接口

• 10/100BaseT 网络，RJ45 ，支持 WEB ，SNMP远程控制，支持空中升级
• 6个按键：上、下、左、右、确认、取消键
• LCD 液晶中英文显示
• LED 信号状态指标

物理参数

• 辐射及安全要求符合GB13837-92和GB8898-88标准
• 额定电压：AC 90-250V 50/60Hz
• 额定功率： 20 W
• 操作温度： -10 ～ 50°C
• 存储条件： -10 ～ 75 °C
• 尺寸：长 ： 318mm 宽 : 483mm 高 : 44mm （标准 1U ）
• 重量： 4kg
