AS5382副亮度电视图像测试信号发生器

慨述

AS5382 副亮度信号发生器是产生电视图象信号的一种电子仪器。该仪器 产生的电视图象信号，主要用于调试和检验电视接收机的副亮度。因此，该仪 器是电视接收机生产和研制的最佳仪器之一。

特点

（1） 仪器采用大规模集成电路制造，精度高，性能稳定。

（2） 仪器输出信号的幅度在前面板上可以调节。

性能指标

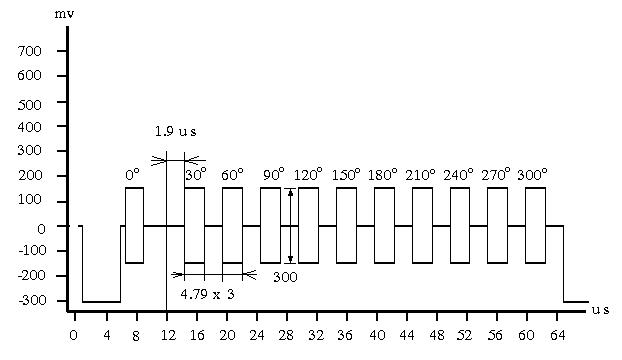

彩虹信号 ，又称A信号

彩虹信号为11个幅度相等，时间间隔相等，亮度电平为0mV，相位以色同步相位为0度，顺时针依次以30度为步进变化的色度波群，是一种行频信号。

彩虹信号幅度：300mVp-p 幅度误差：±3％

彩虹信号相位：依次为 30°，60°，90°，120°，150°， 180 °，210°，240°，270°，300°

彩虹信号和间隔时间宽度：2.54μS

时间宽度误差：± 0.1μS

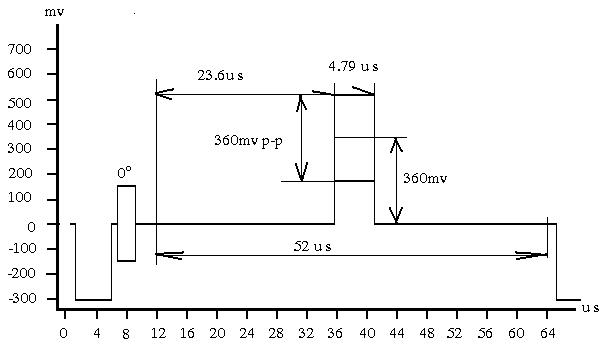

窗口信号 ，又称B信号

窗口信号是一个在一行中间部分出现的一个色度波群，是一种行频信号。

窗口信号亮度电平：360mV 电平误差：±3％

窗口信号色度电平：360mV 电平误差：±3％

色度相位：76° 相位误差：±3°

相位基准：色同步相位为0°，顺时针计算

宽度：4.79μS 宽度误差：±0.1μS

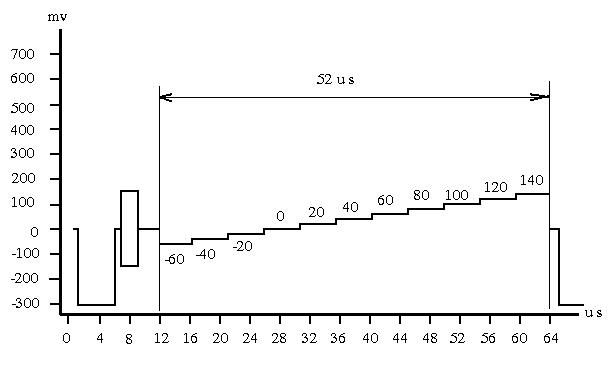

十一阶副亮度信号，又称C信号

11阶副亮度信号是11个亮度电平从负电平以相等的 电平间隔向 正电 平变化的亮度信号，是一种行频信号。

阶梯电平：-60mV，-40mV，-20mV，0mV，20mV，40mV，60mV， 80mV ，100mV，120mV，140mV

电平误差：±4mV 电平基准：以消隐电平为0mV

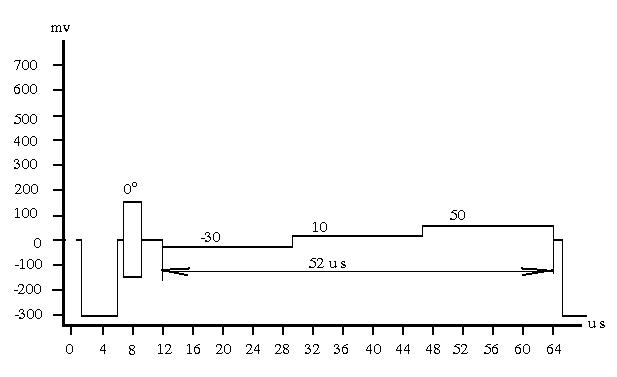

三阶梯副亮度信号，又称D信号

3 阶副亮度信号是3个亮度电平从负电平以相等的 电平间隔向 正电平变化 的亮度信号，是一种行频信号。

阶梯电平：-30mV，10mV，50mV

电平误差：±4mV 电平基准：以消隐电平为0mV

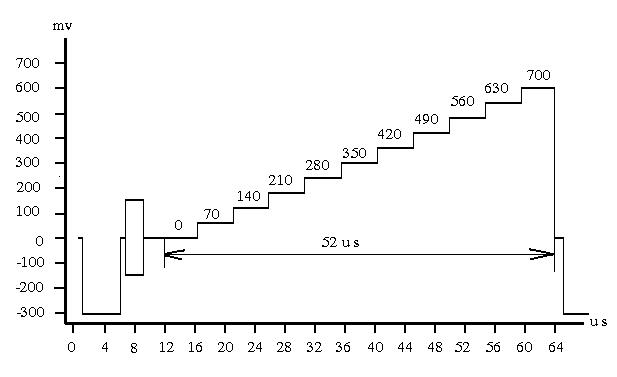

十一阶亮度信号 ，又称E信号

11 阶亮度信号是11个亮度电平从0电平以相等的 电平间隔向 正电平变 化的亮度信号，是一种行频信号。

阶梯电平：0mV，70mV，140mV，210mV，280mV，350mV，420mV， 490mV ，560mV，620mV，700mV

电平误差：±4mV 电平基准：以消隐电平为0mV

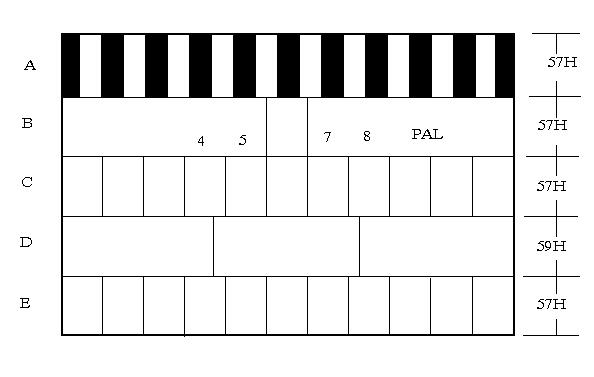

各种行频信号显示在接收机上的位置

在第1场和第3场，起始半行为A信号。在第2场和第4场，结束半行为信号。

图象输出: 前面板一路;后面板二路

输出阻抗 75Ω

复合视频幅度 1V±3%
